技術分享 | 光伏并網MPPT算法控制解析
發布時間：
2023-02-27 14:29
來源：
原創
01 MPPT介紹
太陽能光伏發電是當前利用新能源的主要方式之一，光伏并網發電的主要問題是提高系統中太陽能電池陣列的工作效率和整個系統的工作穩定性，MPPT（Maximum power point tracking,最大功率點跟蹤）是太陽能光伏發電系統中的重要技術，它能充分提高光伏陣列的整體效率，也是光伏并網逆變器與普通逆變器的最大區別，原理概況為：當光伏電池所處的外界環境（如溫度和輻射照度）變化時，通過不斷調整光伏電池的輸出電壓來發出當前所在環境下對應的最大功率，使光伏電池的發電效率充分得到應用。常用的MPPT算法包括定電壓跟蹤法、短路電流法、擾動觀察法、電導增量法、最優梯度法、模糊邏輯控制算法等。
02 平臺搭建

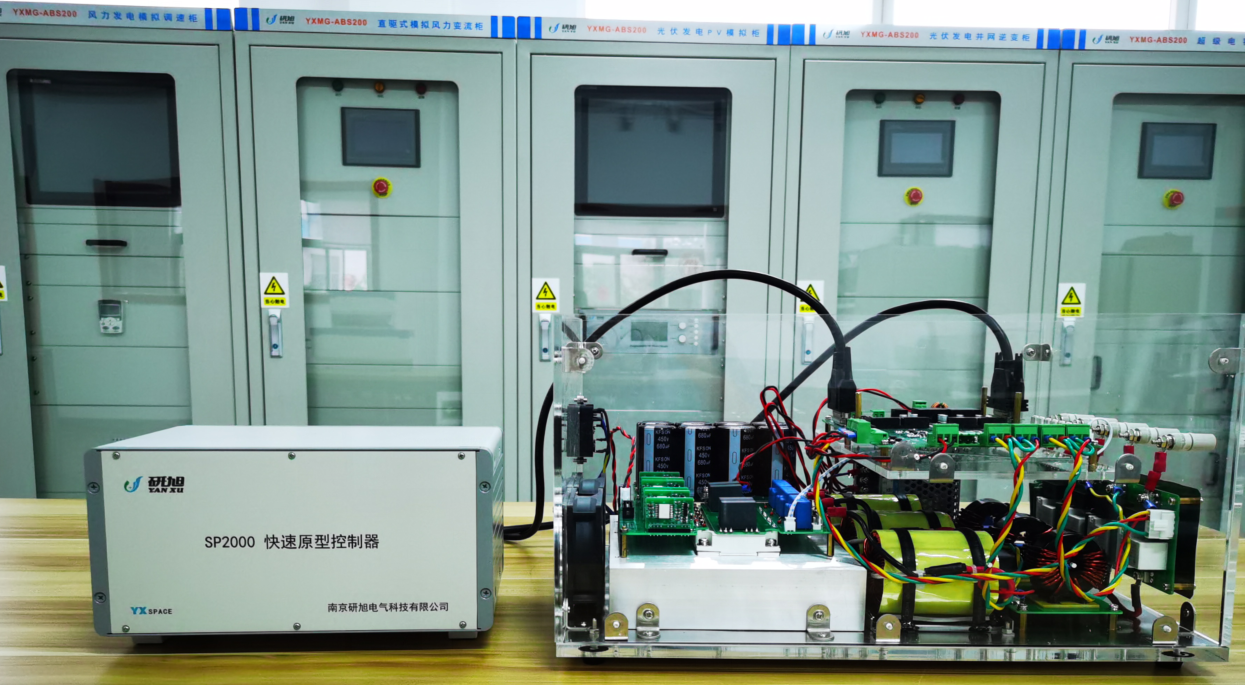

實驗系統中功率模塊采用研旭桌面型功率模塊YXPHM-TP210b，核心控制器采用研旭成熟的快速原型控制器SP2000，算法開發采用Simulink搭建，利用YX-View2000上位機軟件監控系統，直流電源采用研旭光伏電池陣列模擬器YXPVS5K。其整體控制系統搭建拓撲如下圖1所示。

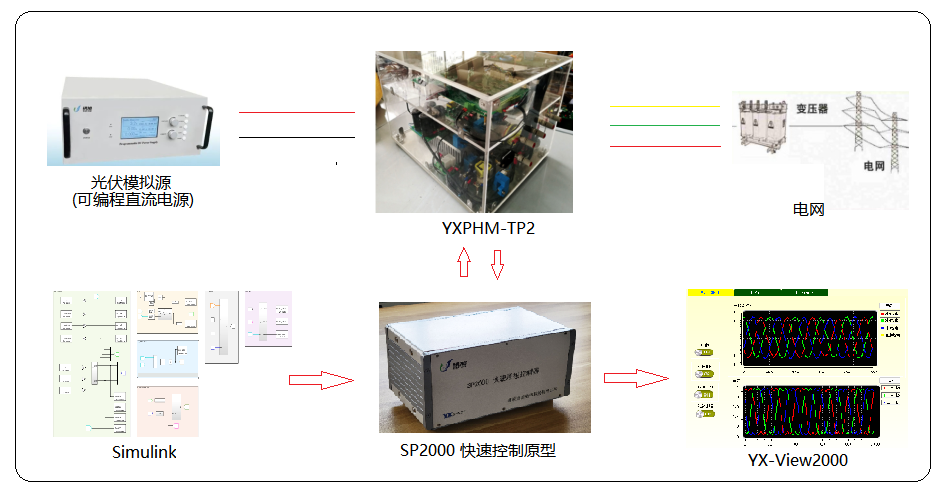

圖1 光伏實驗控制系統拓撲圖
03算法模型
這里采用了光伏系統中應用最廣的擾動觀察法，擾動觀察法控制簡單，易于實現，其原理是基于光伏電池特效曲線單峰曲線的特點，通過對輸出電壓或電流施加小擾動觀察輸出功率的變化情況，不斷修正并逐步向最大功率點靠近，最終實現MPPT。該算法流程圖如圖2所示。

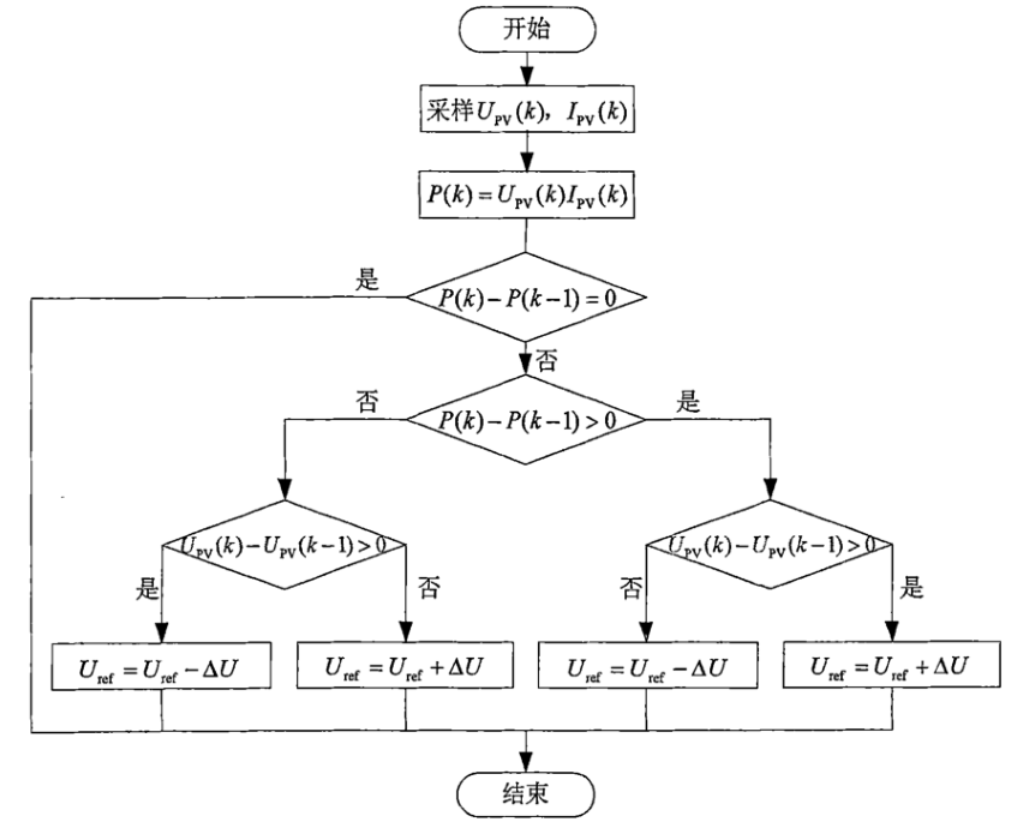

圖2 擾動觀察法算法流程圖
根據上述算法流程圖，光伏逆變并網主要是控制光伏陣列的電壓，算法輸出光伏控制電壓，根據該控制思路，在Simulink里搭建相應的算法模型，算法運行周期200mS，電壓擾動步長3V，如圖3所示。

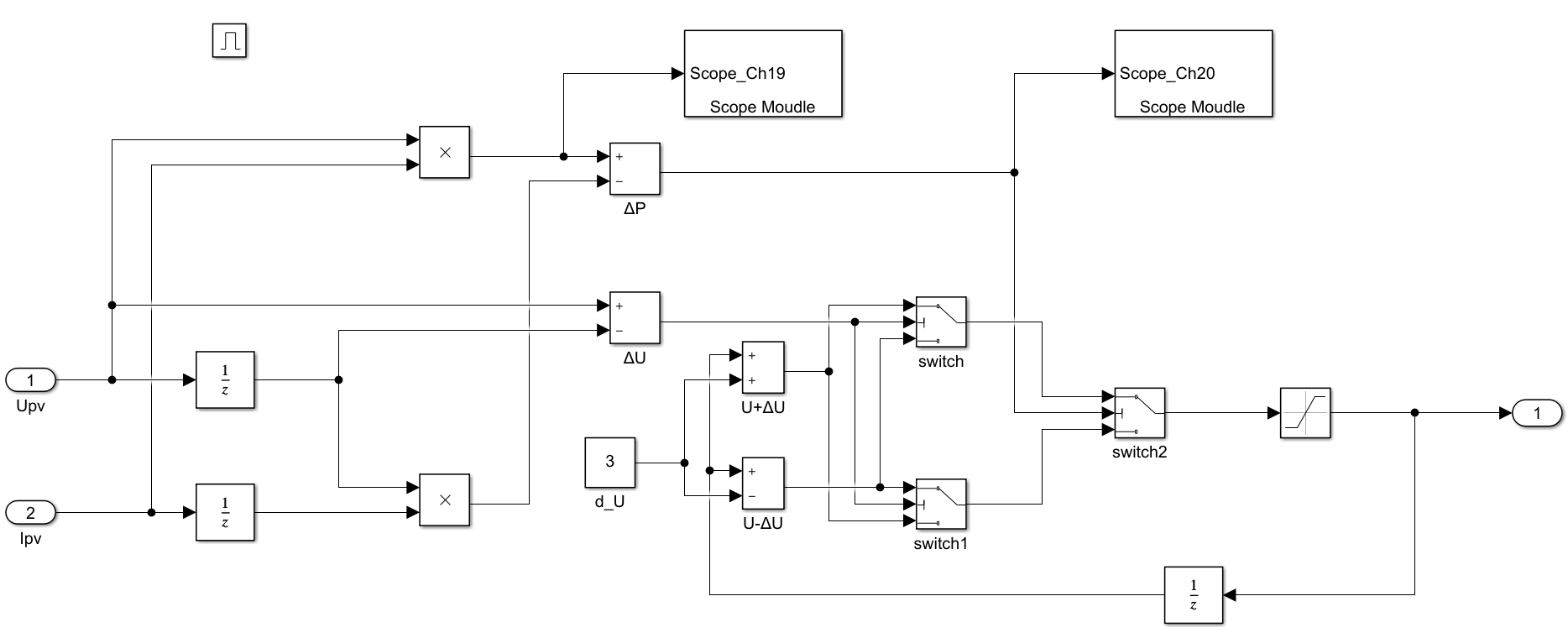

圖3 擾動觀察法算法Simulink模型
將上述MPPT算法模塊添加到DC-AC模型里，直流端電壓參考由MPPT模塊給出，最終組成光伏并網逆變器模型，將電壓電流、PWM以及其他關鍵信號接到示波器控件，方便觀察實驗結果，如圖4所示。

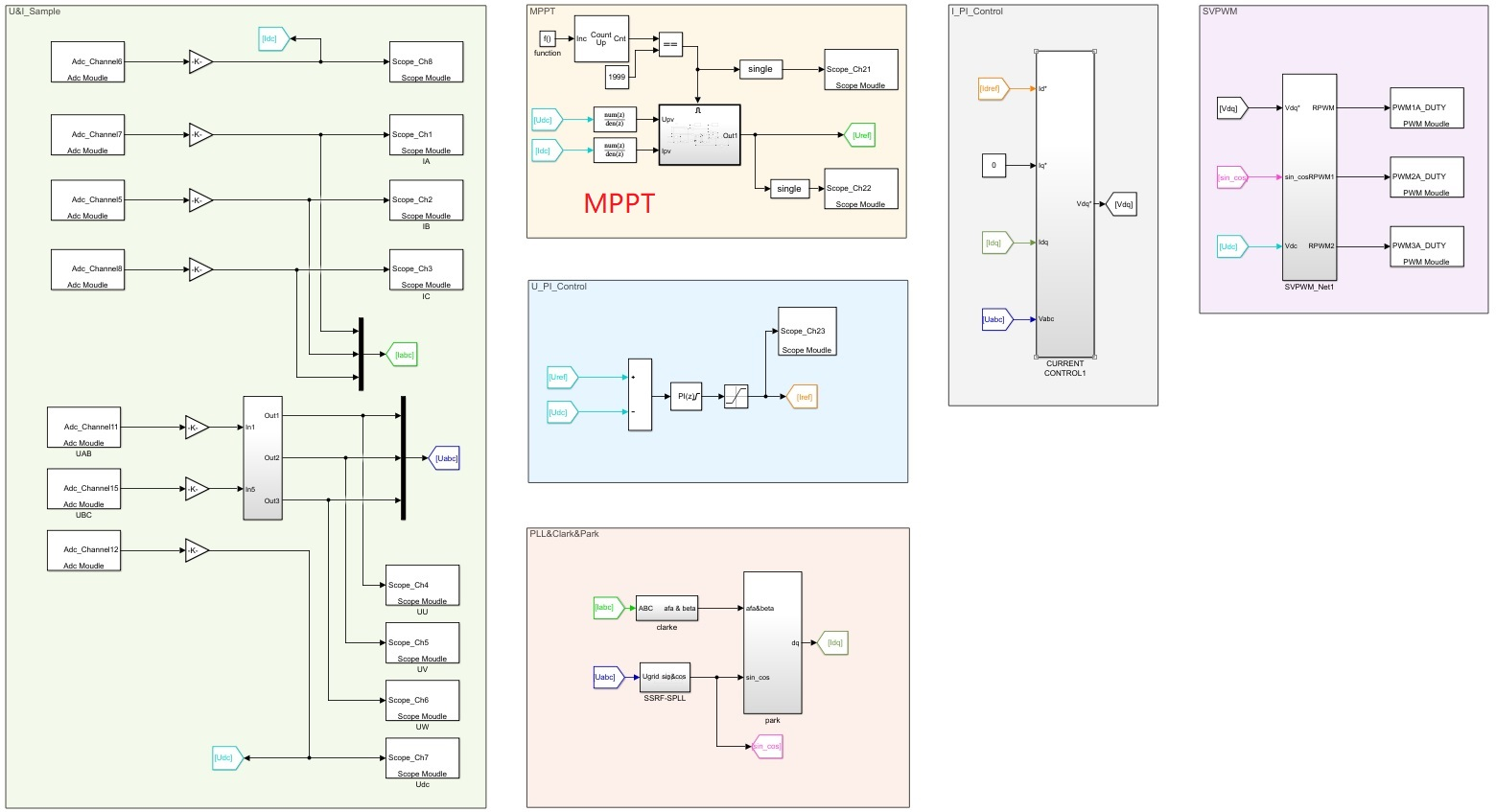

圖4 光伏并網逆變器Simulink模型
04 實驗結果
采用可編程直流電源作為光伏電池陣列模擬源，實現模擬光伏電源的IV輸出，設置光伏電池陣列開路電壓750V，短路電流10A，將Simulink模型下載到SP2000控制器運行，采用上位機View2000軟件進行電壓電流實時顯示。逆變器輸出電壓電流波形如圖5、6所示。

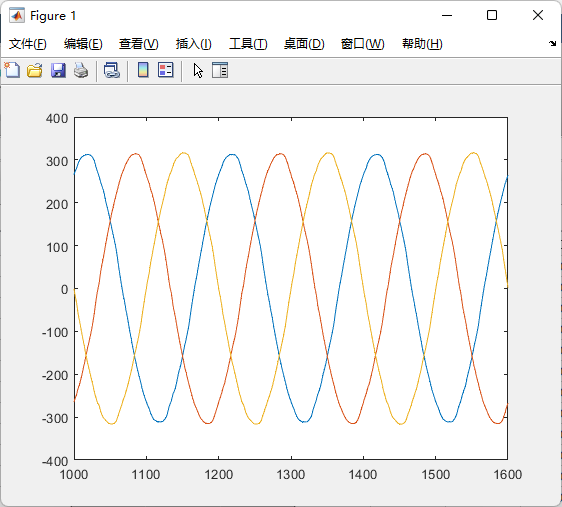

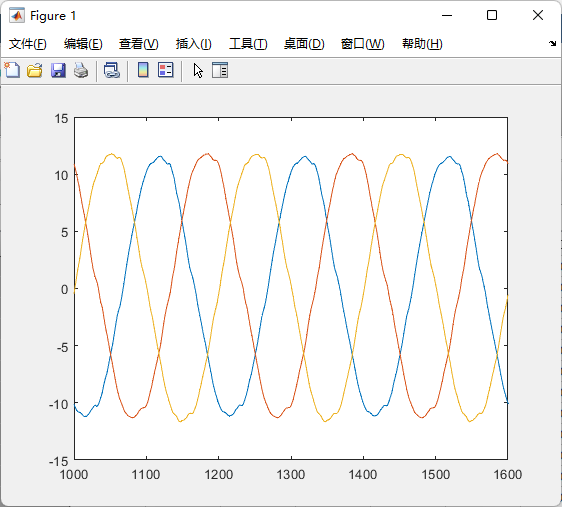

圖5 逆變器并網電壓波形圖
圖6 逆變器并網電流波形圖
MPPT算法計算功率波形如圖7所示，計算周期為200mS，并網逆變器根據MPPT算法輸出的參考電壓控制光伏電池電壓波形如圖8所示，可以看到電壓在MPP附近小幅波動。

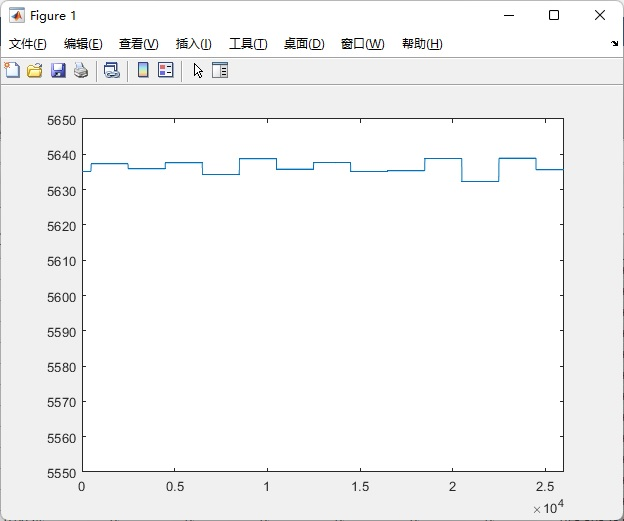

圖7 MPPT算法計算功率波形圖

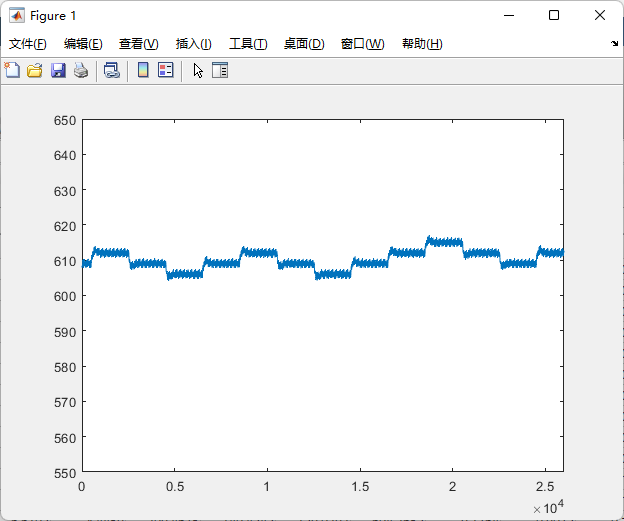

圖8 逆變器控制光伏電壓波形圖
通過光伏電池陣列模擬器YXPVS5K上的實時I-V曲線（圖9）與P-V曲線（圖10），可以看到，該MPPT算法模型運行結果符合預期。

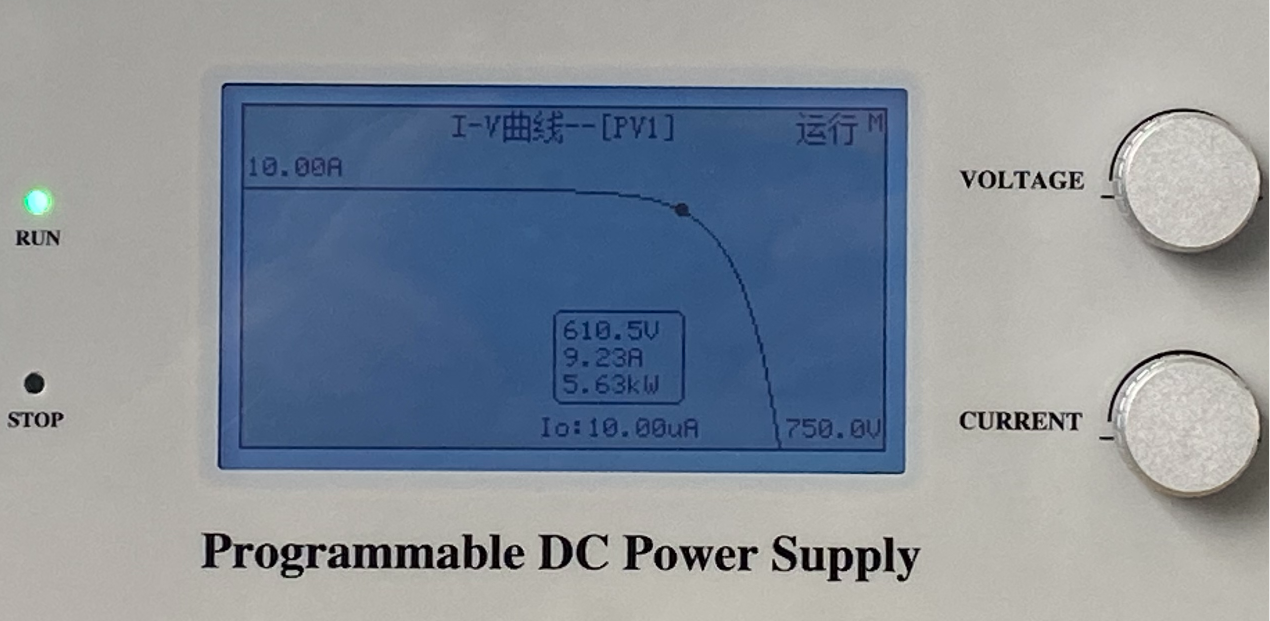

圖9 PV模擬源I-V曲線

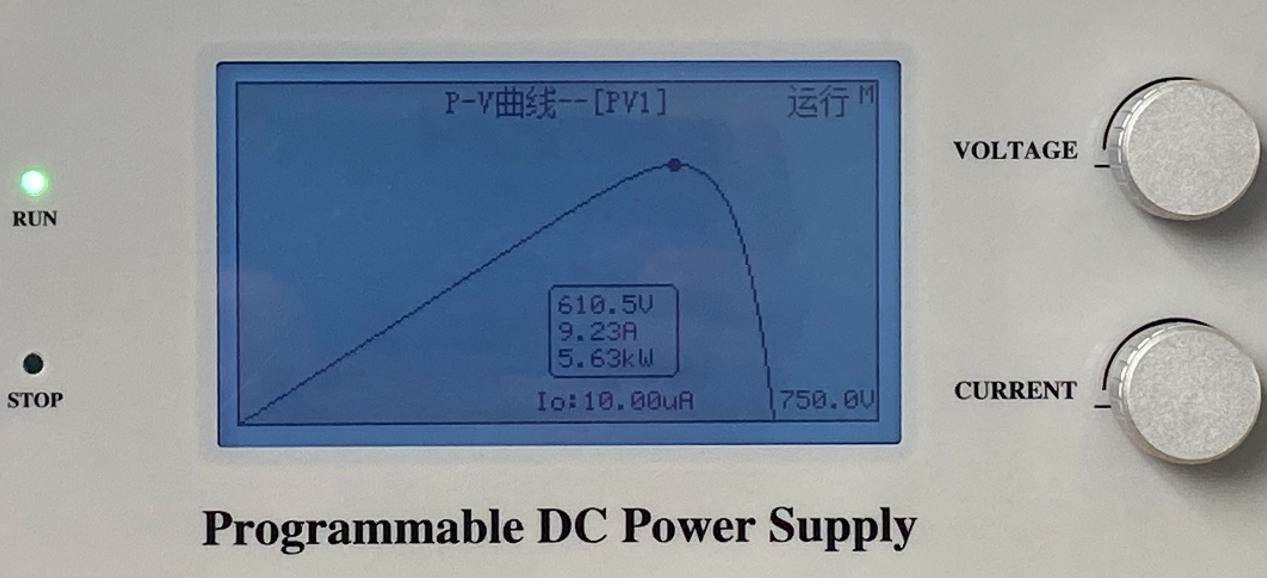

圖10 PV模擬源P-V曲線
05 實驗展望
通過SP2000快速原型控制與YXPHM功率硬件模塊驗證了MPPT算法的有效性和正確性。本實驗的采用的MPPT算法為基礎算法，用戶可以采用其他類型的算法或對現有算法進行研究改進，同樣可以在我司的硬件實物平臺進行算法的仿真驗證。
相關產品
桌面型功率模塊YXPHM-TP210b

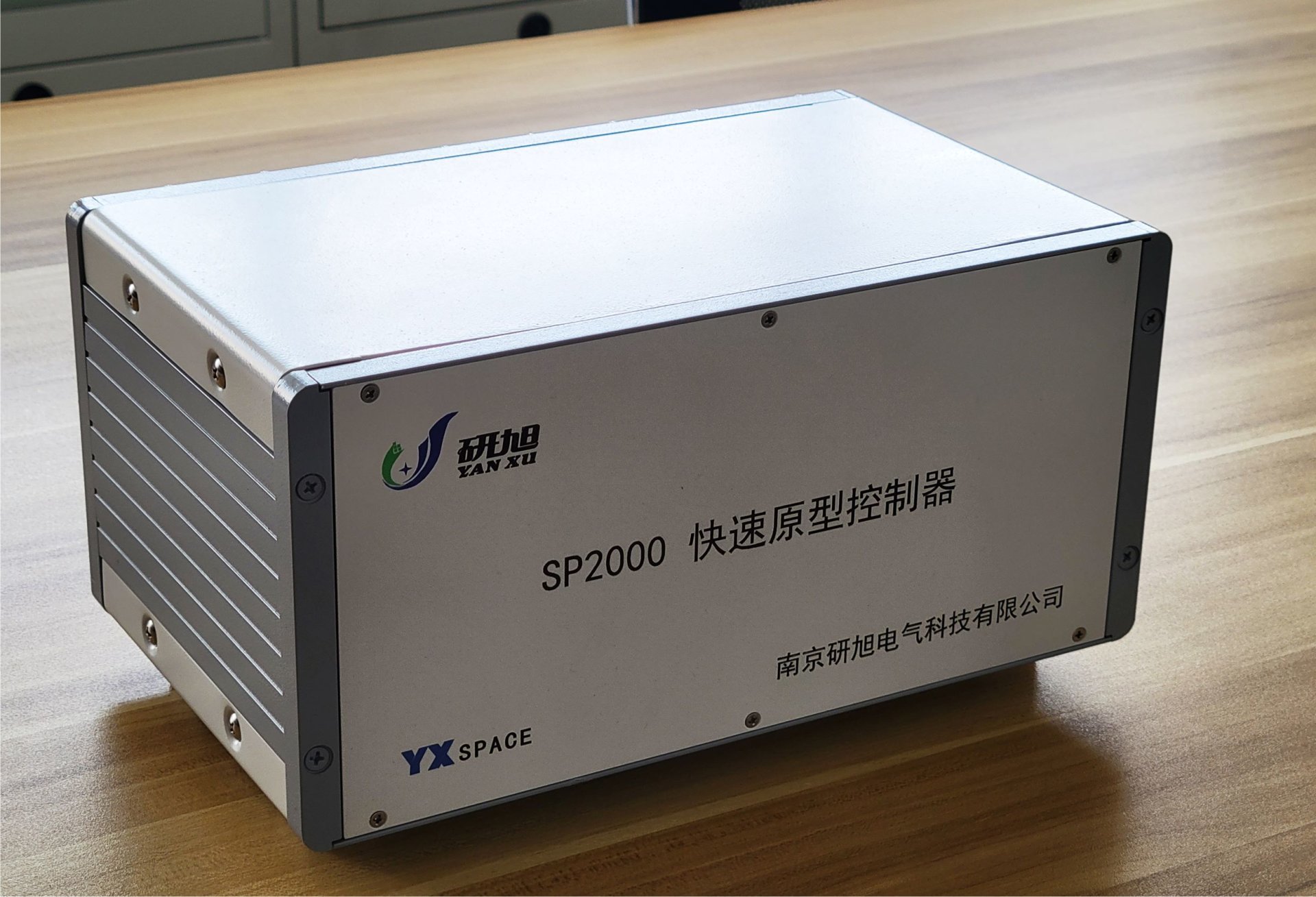

快速原型控制器-YXSPACE SP2000

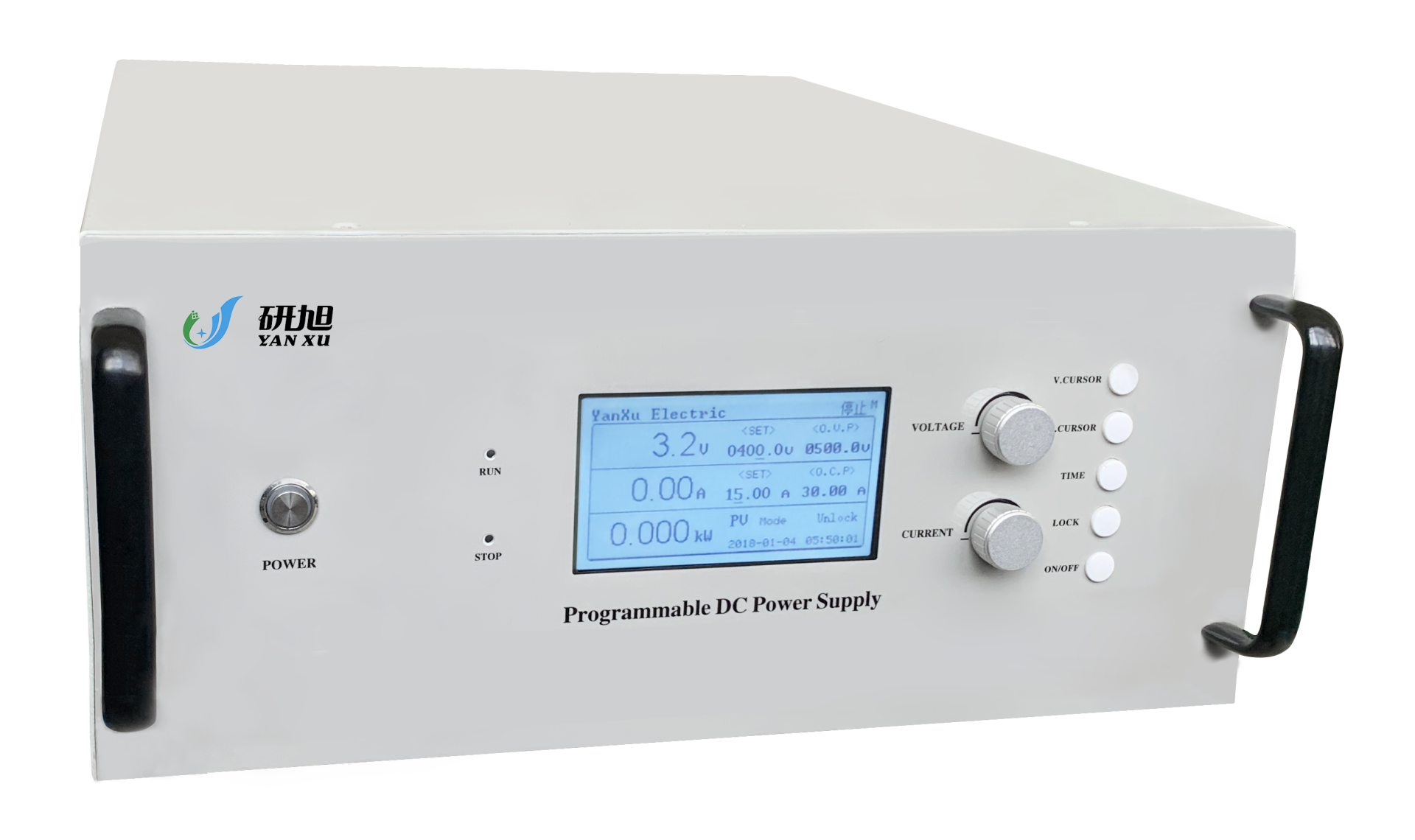

光伏電池陣列模擬器YXPVS5K
