祝賀研旭YXSPACE助力中南民族大學何老師團隊發表影響因子12以上的SCI頂刊論文
發布時間：
2022-11-26 13:03
來源：
原創
論文詳見網頁：https://ieeexplore.ieee.org/document/9932005
論文標題：配電網多種擾動情況下并網逆變器開路故障診斷
Shunfan He; Wei Tian; Rongbo Zhu; Yan Zhang; Sun Mao, “Electrical signature analysis for open-circuit faults detection of inverter with various disturbances in distribution grid”,
IEEETrans.IndustrialInformatics.DOI10.1109/TII.2022.3217757.
一、主要研究內容
并網逆變器是新能源與儲能對電力系統的接口。逆變器的開關器件開路故障（open-circuit fault, OCF）是一種常見的逆變器故障。一般情況，逆變器本身不會對OCF進行報警，然而OCF會引起交流側直流偏置，諧波大量增加，電流有效值降低，甚至導致電流不可控。本文針對配電網中電能質量復雜情況下的逆變器開關管OCF診斷與定位，提出了一種基于無跡卡爾曼濾波器與極限學習機的方法。該方法針對故障時的特征諧波，利用無跡卡爾曼濾波器的諧波動態跟蹤以及極限學習機快速識別的特點，實現了復雜電能質量情況下準確快速的逆變器開關管OCF診斷與定位。
二、實驗平臺方法驗證

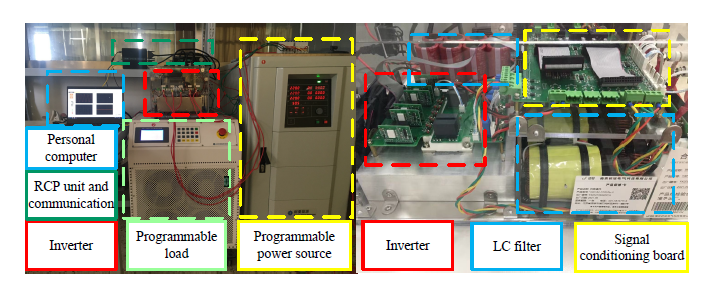

本文以南京研旭YXSPACE-SP1000平臺為核心，以兩電平逆變器配合三相可編程電源與負載，共同組成了配網逆變器并網實驗系統。為配合各種配電網電能質量擾動環境，需要準確控制逆變器開關管開路故障的時刻與持續時間，利用RCP單元，可在線通過觸發脈沖信號精準控制此時刻與時間。本文一共實現了三相不平衡、電壓暫降、電網諧波、頻率偏移、負載變化、偏置電流等多種常見配電網電能質量擾動下的逆變器開關管OCF診斷與定位。
三、故障建模及其識別與定位分析
在并網逆變器發生OCF時，電壓幾乎沒有變化，由電網決定。本文僅使用逆變器電流作為測量量，不需要額外傳感器。其原理如下：
3.1故障原理
逆變器OCF發生后，其電流會發生畸變，主要包含直流分量與大量低階諧波。諧波的特征由逆變器故障機理以及并網電流控制器決定，不受其他因素影響。而三相電流由于耦合關系，當其中一相電路故障時，其他兩相電流也會產生畸變。

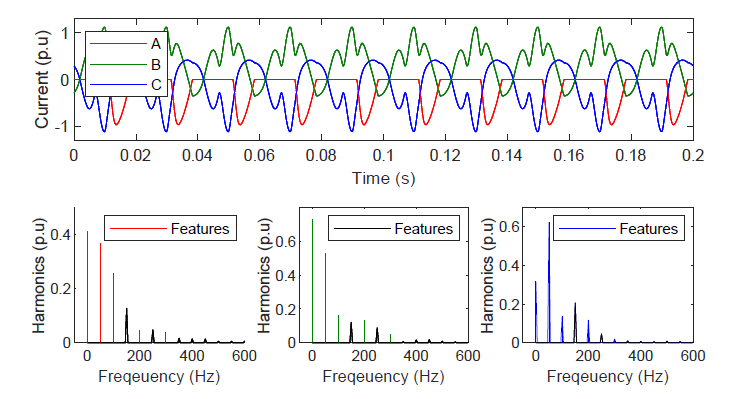

A相故障S1開路時，三相電流的諧波譜圖
注意到發生OCF后會產生明顯的直流分量（DC）以及偶次諧波，本文采用DC，二次諧波，四次諧波以及六次諧波作為故障特征。
3.2故障建模
逆變器電流是其發生OCF的故障電氣標識（electrical signature），因此對ABC三相逆變器電流進行時變建模如下：
其狀態轉移矩陣與測量矩陣如下：
其無跡卡爾曼濾波器UKF模型如下：
通過UKF循環，可得到三相電流的各諧波的幅值、頻率及相角。
3.2故障特征提取
為避免負載變化帶來的干擾，采用諧波對基波的比值：比例二次諧波，比例四次諧波以及比例六次諧波進行特征預處理。該值可用于判斷哪一相發生了故障。
同時，為了定位上橋臂與下橋臂的故障同時避免直流電流的干擾，采用臨近兩周期的直流變化量來確定故障處于上橋臂或下橋臂。
3.3故障特征識別
極限學習機（extreme learning machine, ELM）是一類基于前饋神經網絡（Feedforward Neuron Network, FNN）構建的機器學習系統或方法，其特點是隱含層節點的權重為隨機或人為給定的，且不需要更新，學習過程僅計算輸出權重，為在學習速率和泛化能力方面可能具有優勢。
通過計算
當sign(F(x))>0時，判斷為發生了故障，反正則無故障。兩電平逆變器故障有四種類型：
（1）單管故障，例如S1故障；
（2）雙管故障，雙管同相，例如S1、S2故障：
（3）雙管故障，雙管同橋臂不同相，例如S1、S3故障；
（4）雙管故障，雙管不同橋臂不同相，例如S1、S4故障。
因為（2）與（3）是（1）的組合形式，因此本文僅討論（1）與（4）的情況。

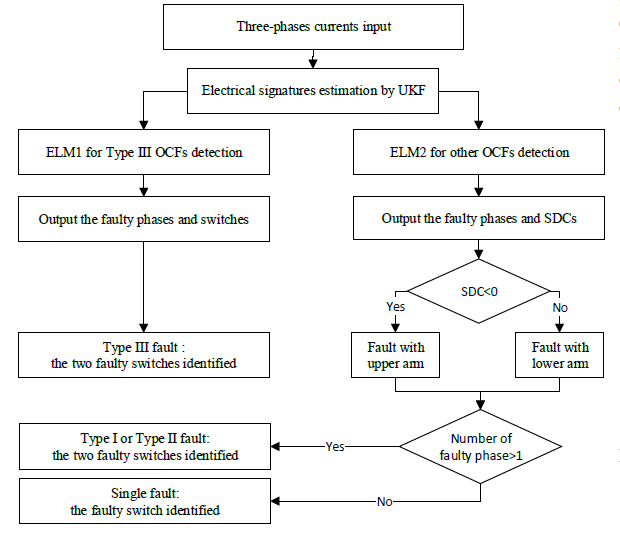

并網逆變器OCF診斷與定位流程圖
4.仿真與實驗結果
4.1負載變化情況單管故障、

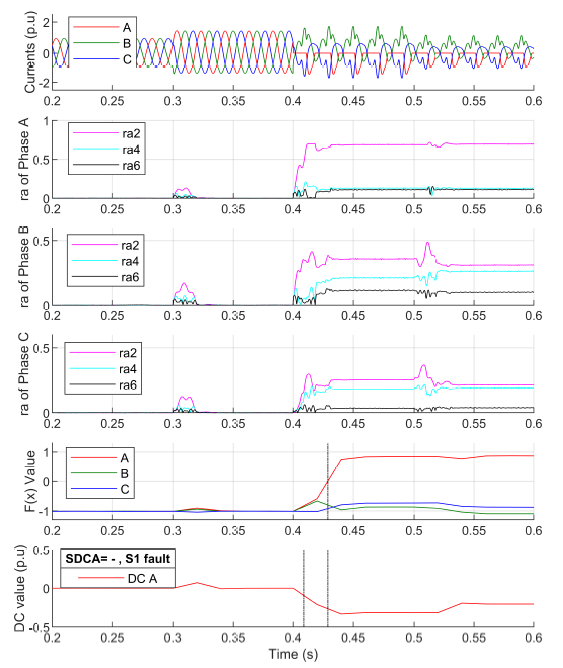

如圖，負載在0.3s與0.5s發生變化，S1OCF發生在0.4s?？梢钥吹紸相電流在OCF發生后特征穩定，不隨負載變化而變化，但BC相電流諧波會因負載變化而變化。從F(x)的值可以看出故障發生在A相，由SDC的變化可知故障發生在上橋臂。因此綜合得到S1發生OCF。從識別過程看，檢測并定位到故障共計用時不到2個周期，檢測速度快。本文采用的時變檢測方法，檢測延時即為最終延時。
負載變化時的S1故障診斷與定位
4.2頻率偏移情況單管故障

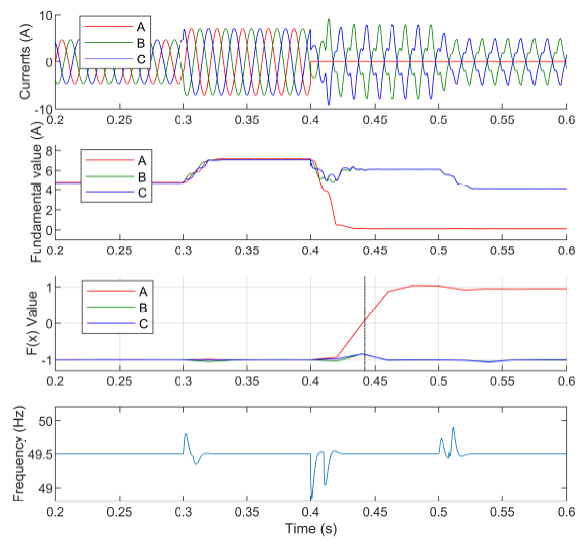

如圖，負載在0.3s與0.5s發生變化，S1OCF發生在0.4s，電網頻率為49.5Hz。從圖中可以看到故障診斷過程與4.1類似，可清晰辨識出S1發生OCF，頻率的偏移并未對故障診斷與定位造成任何影響。其原因在于本文利用的比例諧波幅值作為故障特征，頻率的變化不改變諧波幅值。
頻率偏移時的S1故障診斷與定位
4.3頻率偏移情況多管故障
如圖，負載在0.3s與0.5s發生變化，S1與S2在0.4s同時發生OCF，電網頻率為49.5Hz。從圖中可以看到當S1與S2均發生OCF時，整個A相完全切除，電流值非常小，僅靠反向二極管的續流得到極小幅值的電流，S1與S2的OCF被準確識別與定位，且頻率偏移對此沒有影響。
頻率偏移時的S1與S2故障診斷與定位
4.4不平衡電壓暫降情況
單相接地故障是發生率最高的配電網故障。如圖，A相在0.3s與0.5s發生單相接地故障，電壓暫降15%，S1OCF發生在0.4s，而電網頻率為50Hz。從圖中可以看到故障診斷過程未受到不平衡電壓暫降的影響，可清晰辨識出S1發生OCF，而非故障相的諧波均因電壓暫降而改變。其原因在于故障諧波只有故障機理決定，是一種強迫響應，而非故障相的諧波沒有故障的維持，當受到干擾時，其值會發生變化。
不平衡電壓暫降時的S1故障診斷與定位
其他干擾情況下的OCF詳細的診斷與定位請參考論文
5.結論
本文利用時變諧波檢測的原理，以逆變器電流作為故障電氣標識，通過UKF對逆變器開關管OCF電流進行了特征提取，通過ELM對此特征進行了類型識別，實現了在線、時變、非入侵的逆變器開關管OCF診斷與定位，準確度高、檢測速度快。并且針對配電網中復雜的電能質量環境，相較于已有的方法，該方法仍能夠不受干擾進行正確的識別，具有較強的環境適應能力與工程實用價值。
